UKŁAD DETEKCJI BATERII NINTENDO SWITCH / SWITCH 2 MAX17050

UKŁAD DETEKCJI BATERII NINTENDO SWITCH MAX17050 / +17050

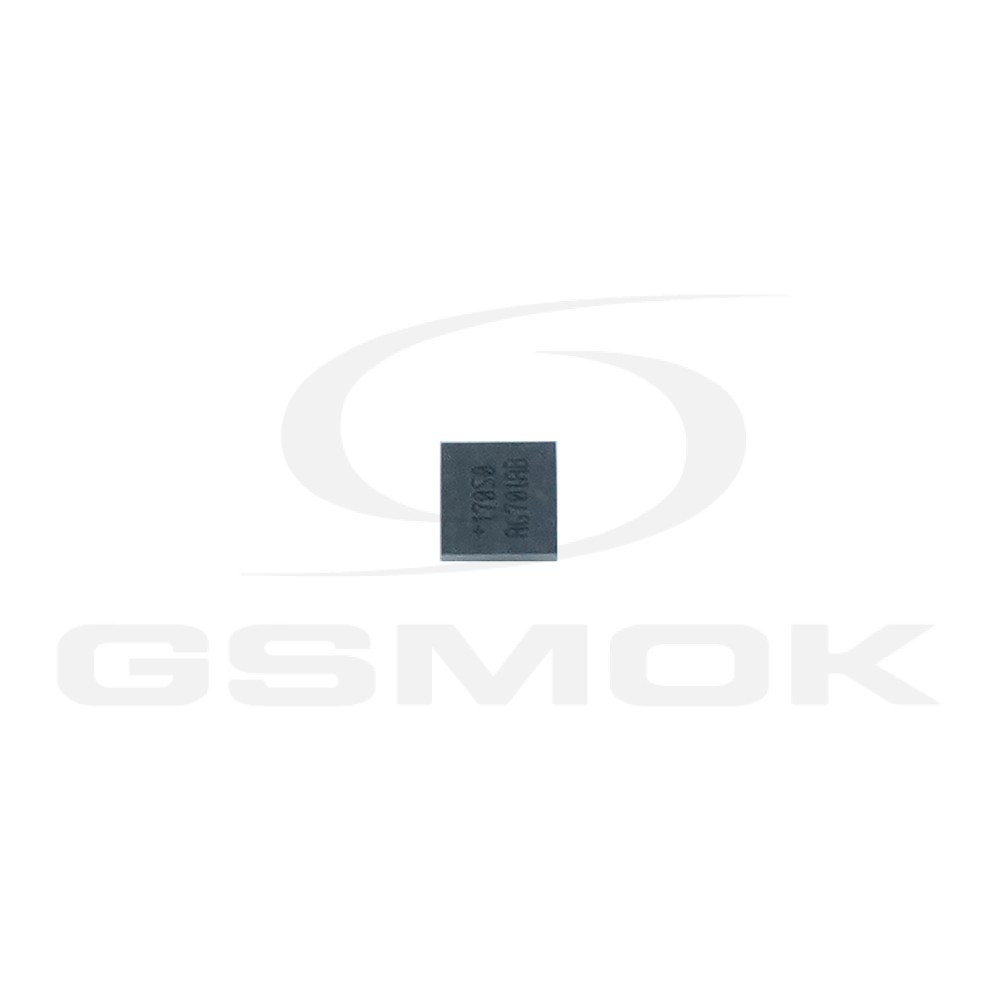

Specjalistyczny układ scalony detekcji baterii (Fuel Gauge IC) MAX17050 (+17050) w obudowie WLP-9, przeznaczony do konsol Nintendo Switch (V1, V2, OLED) oraz Nintendo Switch 2. Układ wykorzystuje autorski algorytm Maxim ModelGauge™ m3, który prowadzi ciągłą analizę napięcia, prądu, temperatury oraz historii pracy ogniwa.

Cechy produktu:

• Algorytm ModelGauge™ m3 – zapewnia precyzyjne wyznaczanie stopnia naładowania (SOC) oraz rzeczywistej pozostałej pojemności baterii bez ryzyka utraty dokładności wraz ze starzeniem się ogniwa.
• Kompleksowa diagnostyka parametrów – symultaniczny pomiar napięcia, natężenia prądu, temperatury oraz detekcja fizycznego podłączenia lub odłączenia akumulatora.
• Niskie zużycie energii – zaledwie 25 µA w trybie aktywnym oraz poniżej 0,5 µA w trybie uśpienia (Shutdown), co eliminuje obciążenie baterii.
• Sygnalizacja zdarzeń (Wyjście ALRT) – automatyczne informowanie systemu o przekroczeniu progów napięcia, temperatury, pożądanego poziomu SOC czy obecności ogniwa.
• Zintegrowane filtry magistrali I²C – wbudowane zabezpieczenia przeciwzakłóceniowe na liniach SDA/SCL zapewniają stabilną komunikację z systemem konsoli.

Dane techniczne:

• Marka / Producent: Maxim Integrated / Analog Devices
• Model: MAX17050 / +17050
• Typ części: Układ detekcji baterii (Fuel Gauge IC)
• Kompatybilność: Nintendo Switch (V1, V2, OLED), Nintendo Switch 2

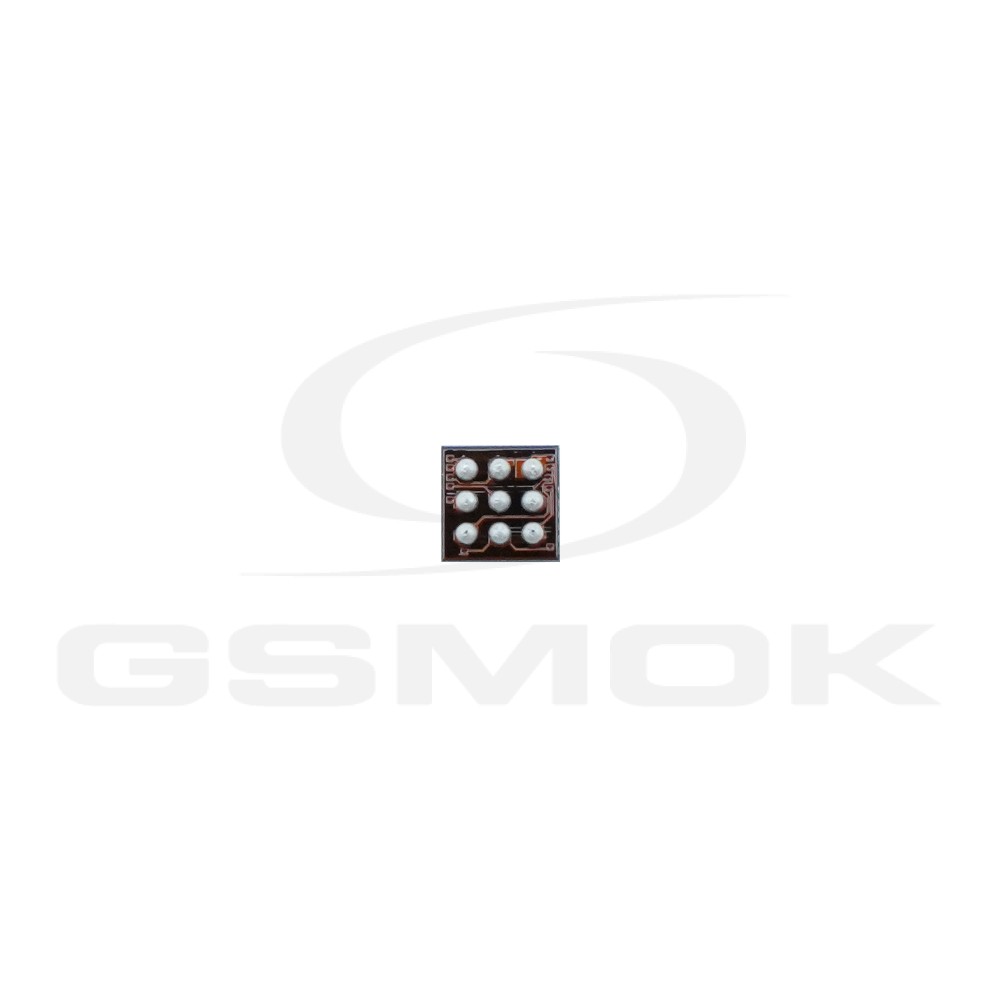

• Obudowa: WLP-9 (9-bump, raster 0,4 mm)
• Typ montażu: BGA / SMD
• Zakres napięcia zasilania: 2,5 V – 4,5 V
• Zakres pomiaru napięcia: 2,5 V – 4,98 V (rozdzielczość 0,625 mV, dokładność ±7,5 mV przy 25°C)
• Pomiar prądu: Rozdzielczość 1,5625 µV, błąd wzmocnienia ±1%, błąd offsetu ±1,5 µV
• Interfejs komunikacyjny: I²C (do 400 kHz)
• Zakres temperatury pracy: −40°C do +85°C

Zawartość zestawu:

1× Układ detekcji baterii MAX17050 / +17050

Uwaga: Montaż elementu w obudowie WLP-9 wymaga zaawansowanych umiejętności mikrolutowniczych BGA (użycia stacji hot-air, mikroskopu oraz odpowiedniego topnika).
